产品特点
•采用第三代SIC技术，具备Source和Sink的双重能力
•高功率密度，单机仅3U高度,功率可达18KW
•支持多种工作模式，电压电流功率的上升下降时间可调
•双向能量传递，跨象限无缝切换速度可调
•能量回馈高达95%
•主从模式支持并联，主动均流，可并联最多36台同型号产品。
•支持OVP、±OCP、 ±OPP、OTP、掉电、孤岛保护
•具有引线压降补偿端子，可实现大电流工作时的输出引线压降补偿。
•内置函数发生器，支持任意波形发生
•输出最高电压可达2250V
•配有放电电路(在1s内Uout< 10V)。
•内置多种接口,包含RS232/RS485/LAN等可选通讯接口。
•内置远程模拟控制接口。
•支持SCPI指令语言。
•高亮度的彩色LCD显示屏，外观精美，操作简单、直观。
概要
BSC68000系列是由微处理器控制的一款集成双极性电源和回馈式负载功能于一体的双向宽范围恒功率直流电源。既能作为直流电源单独使用，还能将消耗的能量返回到电网，实现节能的目的。

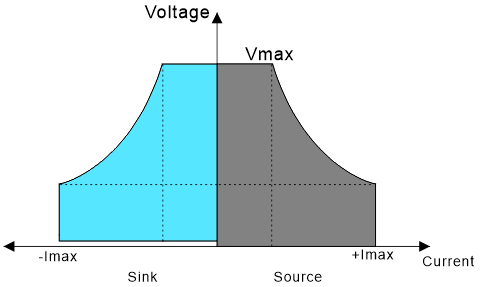

双向能量 无缝传递
68系列双向可编程直流电源不同于传统的电源和负载在正负电流切换时,中间会存在短暂的跳变和不连贯现象,能够实现高速的源和载电流模式转换，从而在输出和吸收电流之间进行快速连续的无缝切换，有效避免电压或电流过冲，广泛适用于电池、电池封装以及电池保护板等储能设备测试。
函数发生器
本系列所有型号都具有一可形成如下典型函数的真实函数发生器，并能将它们应用于输出电压或输出电流上。发生器可通过前面板设置，或经某一数字接口远程配置。预设函数会为用户提供所有必须的参数，如Y偏差值，时间、频率或幅度，一套完整的配置参数。
序列测试
除了基于函数发生器产生的标准函数外，它还可形成某些复杂的函数，序列测试功能共包含50个序列，存储于非易失存储体内，每组包含20个测试步骤，用户可以根据实际需要编辑每一步的功能，使电源可以以序列的方式在恒电压、恒电流或恒功率模式下输出，满足特定的测试需求。
序列测试示例
一个典型的老化测试的过程是这样的：先以一定的斜率给被测物输入电压，持续一段时间，再突然上升到另一个电压，持续一段时间，然后再升高电压，持续一段时间……，最后以斜率方式将电压降到零。某些情况下还需要一个电压开关循环测试的序列，如下图给出了关于老化测试的一种电压波形。
型号 | BSC68100-170 | BSC68100-340 | BSC68100-510 | |
AC输入 | 相数 | 三相三线+接地 | ||
电压 | 342VAC~528 VAC | |||
频率 | 45~66Hz | |||
功率因数 | ≥0.99 | |||
DC输出 | 电压 | 0~100V | ||
电流 | -170A ~170A | -340A ~340A | -510A ~510A | |
功率 | -5KW ~5KW | -10KW ~10kW | -15KW ~15KW | |
效率 | ≤93% | |||
编程精度 | 电压 | ≤±(0.05%+0.04%FS) | ||
电流 | ≤±(0.1%+0.1%FS) | |||
功率 | ≤±0.8%FS | |||
回读精度 | 电压 | ≤±(0.05%+0.04%FS) | ||
电流 | ≤±(0.1%+0.1%FS) | |||
功率 | ≤±0.8%FS | |||
纹波及噪声 | RMS (20Hz-300kHz) | 15mVrms | ||
P-P (20Hz-20MHz) | 200mVpp | |||
源效应 | 电压 | ≤0.02%FS (±10%ΔUAC输入) | ||
电流 | ≤0.05%FS (±10%ΔUAC输入) | |||
负载效应 | 电压 | ≤0.05%FS（0-100%的负载调整率） | ||
电流 | ≤0.15%FS（0-100%ΔUDC的负载调整率） | |||
模拟接口 | 规格 | 内置15-针D-Sub母插，电隔离 | ||
信号范围 | 0~5V或0~10V(可切换) | |||
U / I / P精确度 | 0~10V: ≤0.2%FS 0~5V: ≤0.4%FS | |||
动态响应时间 | 负载调整需时 | 2ms | ||
输出电压上升时间 | 20ms（10~90%满量程） | |||
正反向切换速度 | 2ms（+90%~-90%） | |||
保护功能 | OTP ,OVP ,OCP ,OPP ,PF | |||
通讯接口 | RS232/RS485/CAN/ LAN等通讯接口 | |||
并联操作 | 可实现，通过真实主-从操作，可连接多达36台产品（经共享总线) | |||
工作环境 | 工作温度：0~50℃，湿度：<80%, 无凝露，储存温度：-20~70℃，海拔：<2000m | |||
隔离耐压 | 1000VDC（输出对大地） | |||
体积W×D×H(mm) | 482mm×670mm×132mm | |||
重量 | 25kg | 35kg | 45kg | |
型号 | BSC68300-75 | BSC68300-150 | BSC68300-225 | |
AC输入 | 相数 | 三相三线+接地 | ||
电压 | 342VAC~528 VAC | |||
频率 | 45~66Hz | |||
功率因数 | ≥0.99 | |||
DC输出 | 电压 | 0~300V | ||
电流 | -75A~75A | -150A~150A | -225A~225A | |
功率 | -6KW ~6KW | -12KW ~12kW | -18KW ~18KW | |
效率 | ≤95% | |||
编程精度 | 电压 | ≤±(0.05%+0.04%FS) | ||
电流 | ≤±(0.1%+0.1%FS) | |||
功率 | ≤±0.8%FS | |||
回读精度 | 电压 | ≤±(0.05%+0.04%FS) | ||
电流 | ≤±(0.1%+0.1%FS) | |||
功率 | ≤±0.8%FS | |||
纹波及噪声 | RMS (20Hz-300kHz) | 40mVrms | ||
P-P (20Hz-20MHz) | 200mVpp | |||
源效应 | 电压 | ≤0.02%FS (±10%ΔUAC输入) | ||
电流 | ≤0.05%FS (±10%ΔUAC输入) | |||
负载效应 | 电压 | ≤0.05%FS（0-100%的负载调整率） | ||
电流 | ≤0.15%FS（0-100%ΔUDC的负载调整率） | |||
模拟接口 | 规格 | 内置15-针D-Sub母插，电隔离 | ||
信号范围 | 0~5V或0~10V(可切换) | |||
U / I / P精确度 | 0~10V: ≤0.2%FS 0~5V: ≤0.4%FS | |||
动态响应时间 | 负载调整需时 | 2ms | ||
输出电压上升时间 | 20ms（10~90%满量程） | |||
正反向切换速度 | 2ms（+90%~-90%） | |||
保护功能 | OTP ,OVP ,OCP ,OPP ,PF | |||
通讯接口 | RS232/RS485/CAN/ LAN等通讯接口 | |||
并联操作 | 可实现，通过真实主-从操作，可连接多达36台产品（经共享总线) | |||
工作环境 | 工作温度：0~50℃，湿度：<80%, 无凝露，储存温度：-20~70℃，海拔：<2000m | |||
隔离耐压 | 1000VDC（输出对大地） | |||
体积W×D×H(mm) | 482mm×670mm×132mm | |||
重量 | 25kg | 35kg | 45kg | |
