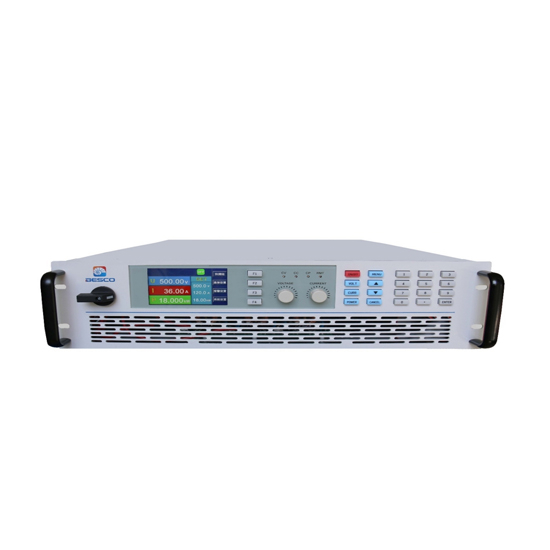

BSC69000系列

产品描述

产品特点

•可将直流电量回馈至本地电网,回馈效率近95%

•高功率密度,18kW仅3U高度

•直流输入电压单机最高可达2250V

•直流输入电流单机最高可达510A

•各种保护功能(支持OVP、OCP、OPP、OTP、Vsense 反接保护)

•主从模式支持并联，主动均流，可并联最多36台同型号产品。

•内置函数发生器，支持任意波形发生

•内置多种接口,包含RS232/RS485/LAN/CAN等可选通讯接口。

•内置远程模拟控制接口。

•支持SCPI指令语言。

•高亮度的彩色LCD显示屏，外观精美，操作简单、直观。

概要

BSC69000系列一款紧凑型大功率能量回馈式直流电子负载,既能模拟各种负载特性,又能将电能无污染的回馈电网,不但为用户节省了用电和散热成本,同时也符合节能环保的需求。采用模块化高功率密度设计,3U体积内可提供高达18kW的功率吸收

能量反馈节能减排

BSC69000系列能量回馈式直流电子负载主要的特点是其AC输入端，即电网连接端，也可用作直流电返回的输出端，转换效率高达95%。这种能量转换方式有助于降低用电成本，且避免使用昂贵的制冷系统，因为普通电子负载使用过程中会将直流输入电量转化成热量，从而需要制冷系统进行冷却

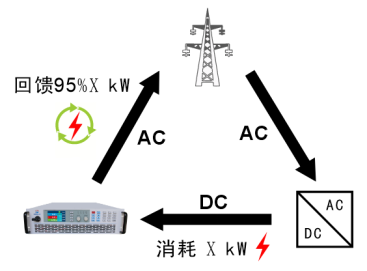

电量转换的基本原理示意图：

并机功能

BSC69000系列能量回馈式电子负载可单独使用，也可采用主从机并联功能，最大程度发挥产品使用灵活性。采用特定均流设计功能，确保每个负载模块均流平衡，保证产品输出的一致性。当有更大功率需求，可选择相同规格负载，进行最多36台并联，通过并联多个负载，可以组成一个更大功率的负载系统。其负载系统的搭建快速而有弹性，并联之后的负载仍能达到单机负载的标准和操作便捷性。

函数发生器

本系列所有型号都具有一可形成如下典型函数的真实函数发生器，并能将它们应用于输入电压或输入电流上。发生器可通过前面板设置，或经某一数字接口远程配置。预设函数会为用户提供所有必须的参数，如Y偏差值，时间、频率或幅度，一套完整的配置参数。

BSC69000系列(图2)

序列测试

除了基于函数发生器产生的标准函数外，它还可形成某些复杂的函数，序列测试功能共包含50个序列，存储于非易失存储体内，每组包含20个测试步骤，用户可以根据实际需要编辑每一步的功能，使负载可以以序列的方式在恒电压、恒电流或恒功率模式下输入，满足特定的测试需求。

序列测试示例

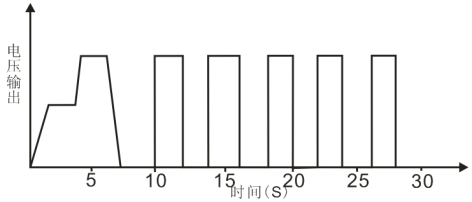

一个典型的老化测试的过程是这样的：负载先以一定的斜率给电源拉载电压，持续一段时间，再突然上升到另一个电压，持续一段时间，然后再升高电压，持续一段时间……，最后以斜率方式将电压降到零。某些情况下还需要一个电压开关循环测试的序列，如下图给出了关于老化测试的一种电压波形。

型号		BSC69100-170	BSC69100-340	BSC69100-510
AC输入	相数	三相三线+接地
	电压	342VAC~528 VAC
	频率	45~66Hz
DC输入	电压	0~100V
	电流	0 ~170A	0 ~340A	0 ~510A
	功率	0~5KW	0 ~10kW	0 ~15KW
编程精度	电压	≤±(0.05%+0.04%FS)
	电流	≤±(0.1%+0.1%FS)
	功率	≤±0.8%FS
回读精度	电压	≤±(0.05%+0.04%FS)
	电流	≤±(0.1%+0.1%FS)
	功率	≤±0.8%FS
纹波及噪声	RMS (20Hz-300kHz)	15mVrms
	P-P (20Hz-20MHz)	200mVpp
模拟接口	规格	内置15-针D-Sub母插，电隔离
	信号范围	0~5V或0~10V(可切换)
	U / I / P精确度	0~10V: ≤0.2%FS 0~5V: ≤0.4%FS
保护功能		OTP ,OVP ,OCP ,OPP ,PF
通讯接口		RS232/RS485/CAN/ LAN等通讯接口
并联操作		可实现，通过真实主-从操作，可连接多达36台产品（经共享总线)
工作环境		工作温度：0~50℃，湿度：<80%, 无凝露，储存温度：-20~70℃，海拔：<2000m
隔离耐压		1000VDC（直流输入对大地）
体积W×D×H(mm)		482mm×670mm×132mm
重量		25kg	35kg	45kg

型号		BSC69300-75	BSC69300-150	BSC69300-225
AC输入	相数	三相三线+接地
	电压	342VAC~528 VAC
	频率	45~66Hz
DC输入	电压	0~300V
	电流	0~75A	0~150A	0~225A
	功率	0 ~6KW	0 ~12kW	0 ~18KW
纹波及噪声	RMS (20Hz-300kHz)	40mVrms
	P-P (20Hz-20MHz)	200mVpp
源效应	电压	≤0.02%FS (±10%ΔU_AC输入)
	电流	≤0.05%FS (±10%ΔU_AC输入)
负载效应	电压	≤0.05%FS（0-100%的负载调整率）
	电流	≤0.15%FS（0-100%ΔU_DC的负载调整率）
模拟接口	规格	内置15-针D-Sub母插，电隔离
	信号范围	0~5V或0~10V(可切换)
	U / I / P精确度	0~10V: ≤0.2%FS 0~5V: ≤0.4%FS
动态响应时间	负载调整需时	2ms
	输出电压上升时间	20ms（10~90%满量程）
	正反向切换速度	2ms（+90%~-90%）
保护功能		OTP ,OVP ,OCP ,OPP ,PF
通讯接口		RS232/RS485/CAN/ LAN等通讯接口
并联操作		可实现，通过真实主-从操作，可连接多达36台产品（经共享总线)
工作环境		工作温度：0~50℃，湿度：<80%, 无凝露，储存温度：-20~70℃，海拔：<2000m
隔离耐压		1000VDC（直流输入对大地）
体积W×D×H(mm)		482mm×670mm×132mm
重量		25kg	35kg	45kg

型号		BSC69500-40	BSC69500-80	BSC69500-120
AC输入	相数	三相三线+接地
	电压	342VAC~528 VAC
	频率	45~66Hz
DC输入	电压	0~500V
	电流	0~40A	0~80A	0~120A
	功率	0 ~6KW	0 ~12kW	0 ~18KW
编程精度	电压	≤±(0.05%+0.04%FS)
	电流	≤±(0.1%+0.1%FS)
	功率	≤±0.8%FS
回读精度	电压	≤±(0.05%+0.04%FS)
	电流	≤±(0.1%+0.1%FS)
	功率	≤±0.8%FS
纹波及噪声	RMS (20Hz-300kHz)	50mVrms
	P-P (20Hz-20MHz)	350mVpp
模拟接口	规格	内置15-针D-Sub母插，电隔离
	信号范围	0~5V或0~10V(可切换)
	U / I / P精确度	0~10V: ≤0.2%FS 0~5V: ≤0.4%FS
保护功能		OTP ,OVP ,OCP ,OPP ,PF
通讯接口		RS232/RS485/CAN/ LAN等通讯接口
并联操作		可实现，通过真实主-从操作，可连接多达36台产品（经共享总线)
工作环境		工作温度：0~50℃，湿度：<80%, 无凝露，储存温度：-20~70℃，海拔：<2000m
隔离耐压		1000VDC（直流输入对大地）
体积W×D×H(mm)		482mm×670mm×132mm
重量		25kg	35kg	45kg

型号		BSC69800-25	BSC69800-50	BSC69800-75
AC输入	相数	三相三线+接地
	电压	342VAC~528 VAC
	频率	45~66Hz
DC输入	电压	0~800V
	电流	0~25A	0~50A	0~75A
	功率	0 ~6KW	0 ~12kW	0 ~18KW
编程精度	电压	≤±(0.05%+0.04%FS)
	电流	≤±(0.1%+0.1%FS)
	功率	≤±0.8%FS
回读精度	电压	≤±(0.05%+0.04%FS)
	电流	≤±(0.1%+0.1%FS)
	功率	≤±0.8%FS
纹波及噪声	RMS (20Hz-300kHz)	75mVrms
	P-P (20Hz-20MHz)	550mVpp
模拟接口	规格	内置15-针D-Sub母插，电隔离
	信号范围	0~5V或0~10V(可切换)
	U / I / P精确度	0~10V: ≤0.2%FS 0~5V: ≤0.4%FS
保护功能		OTP ,OVP ,OCP ,OPP ,PF
通讯接口		RS232/RS485/CAN/ LAN等通讯接口
并联操作		可实现，通过真实主-从操作，可连接多达36台产品（经共享总线)
工作环境		工作温度：0~50℃，湿度：<80%, 无凝露，储存温度：-20~70℃，海拔：<2000m
隔离耐压		1000VDC（直流输入对大地）
体积W×D×H(mm)		482mm×670mm×132mm
重量		25kg	35kg	45kg
