产品特点
•带主动式PFC，功率因数高达0.99。
•输出的上升沿和下降沿速度可调。
•宽范围的输出能力，输出范围大至同功率等级“矩阵”电源的3倍左右。
•采用高频LLC多谐振逆变，整机效率高达93%。
•支持OVP,OCP,OPP,OTP保护,支持SENSE端子反接保护。
•具有引线压降补偿端子，可实现大电流工作时的输出引线压降补偿。
•内置函数发生器。
•配有放电电路(在1s内Uout< 10V)。
•内置多种接口,包含RS232/RS485等通讯接口。
•支持SCPI指令语言。
•高亮度的彩色LCD显示屏，外观精美，操作简单、直观。
概要
BSC62000系列是由微处理器控制的一款外观精美、体积小、性能高、功能强大、操作简单的可编程实验室恒功率直流电源。立足于用户友好的交互式操作概念，具有优异的输出性能指标。
远程补偿功能
为了避免连接负载的导线过长引起的压降，远程测试允许直接在待测物端子上测量输出电压，以提高测量精度。S+、S-是远程补偿端子，使用远程补偿测试时将S+、S-连接到待测物正负端即可。
宽范围输出

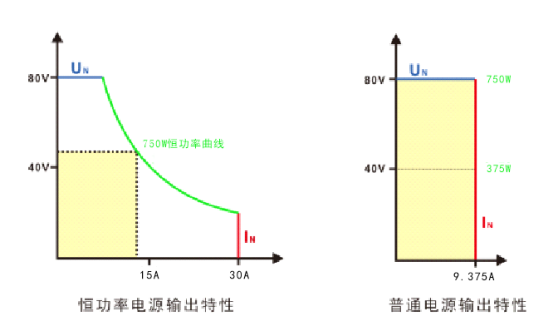

恒功率电源较于普通电源具有更宽的输出电压、电流范围，单型号电源可满足客户多种规格产品的测试需求。电源的电压与电流的输出受极限功率的限制，减少输出电流可获得更高的电压或者通过减少输出电压可以获得更大的输出电流，因此要比传统的“矩阵”电源更加灵活。如下图所示：
函数发生器
本系列所有型号都具有一可形成如下典型函数的真实函数发生器，并能将它们应用于输出电压或输出电流上。发生器可通过前面板设置，或经某一数字接口远程配置。预设函数会为用户提供所有必须的参数，如Y偏差值，时间、频率或幅度，一套完整的配置参数。
BSC62000系列2U单机选型
电压 | 电流 | 功率 | 型号 |
40V | 60A | 800W | BSC6240-60 |
80V | 30A | 800W | BSC6280-30 |
200V | 12.5A | 800W | BSC62200-12.5 |
360V | 7.5A | 800W | BSC62360-7.5 |
500V | 5A | 800W | BSC62500-5 |
800V | 3A | 800W | BSC62800-3 |
1000V | 2.5A | 800W | BSC621000-2.5 |
型号 | BSC6240-60 | BSC6280-30 | BSC62200-12.5 | ||
AC输入 | 相数 | 1ph+N+PE | |||
电压 | 220VAC±10% | ||||
频率 | 47~63Hz | ||||
功率因数 | ≥0.99 | ||||
DC输出 | 电压 | 0~40V 0~35V 0~40V | 0~80V
| 0~200V
| |
电流 | 0~60A | 0~30A | 0~12.5A | ||
功率 | 0~800W | 0~800W | 0~800W | ||
效率 | ≤93% ≤92% ≤92% % | ||||
编程精度 | 电压 | ≤±(0.05%+0.04%FS) | |||
电流 | ≤±(0.15%+0.1%FS) | ||||
功率 | ≤±0.8%FS | ||||
回读精度 | 电压 | ≤±(0.05%+0.04%FS) | |||
电流 | ≤±(0.15%+0.1%FS) | ||||
功率 | ≤±0.8%FS | ||||
纹波及噪声 | RMS (20Hz-300kHz) | 10mVrms | 20mVrms | ||
P-P (20Hz-20MHz) | 100mVpp | 175mVpp | |||
源效应 | 电压 | ≤0.02%FS (±10%ΔUAC输入) | |||
电流 | ≤0.05%FS (±10%ΔUAC输入) | ||||
负载效应 | 电压 | ≤0.05%FS（0-100%的负载调整率） | |||
电流 | ≤0.15%FS（0-100%ΔUDC的负载调整率） | ||||
动态响应时间 | 负载调整需时 | ≤2ms（负载从10-100%调整） | |||
输出电压上升时间 | 50ms（10~90%满量程） | ||||
保护功能 | OTP ,OVP ,OCP ,OPP ,PF | ||||
通讯接口 | RS232/RS485等通讯接口 | ||||
工作环境 | 工作温度：0~50℃，湿度：<80%, 无凝露，储存温度：-20~70℃，海拔：<2000m | ||||
隔离耐压 | 1000VDC（输出对大地） | ||||
体积W×D×H(mm) | 440mm×115mm×88mm 82mm×455mm×88mm 标准机箱 2U | ||||
重量 | 5kg | 5kg | 5kg 13.5kg 10.8kg | ||
型号 | BSC62360-7.5 | BSC62500-5 | BSC62800-3 | ||
AC输入 | 相数 | 1ph+N+PE | |||
电压 | 220VAC±10% | ||||
频率 | 47~63Hz | ||||
功率因数 | ≥0.99 | ||||
DC输出 | 电压 | 0~360V 0~35V 0~40V | 0~500V
| 0~800V
| |
电流 | 0~7.5A | 0~5A | 0~3A | ||
功率 | 0~800W | 0~800W | 0~800W | ||
效率 | ≤93% ≤92% ≤92% % | ||||
编程精度 | 电压 | ≤±(0.05%+0.04%FS) | |||
电流 | ≤±(0.15%+0.1%FS) | ||||
功率 | ≤±0.8%FS | ||||
回读精度 | 电压 | ≤±(0.05%+0.04%FS) | |||
电流 | ≤±(0.15%+0.1%FS) | ||||
功率 | ≤±0.8%FS | ||||
纹波及噪声 | RMS (20Hz-300kHz) | 40mVrms | 50mVrms | ||
P-P (20Hz-20MHz) | 250mVpp | 325mVpp | |||
源效应 | 电压 | ≤0.02%FS (±10%ΔUAC输入) | |||
电流 | ≤0.05%FS (±10%ΔUAC输入) | ||||
负载效应 | 电压 | ≤0.05%FS（0-100%的负载调整率） | |||
电流 | ≤0.15%FS（0-100%ΔUDC的负载调整率） | ||||
动态响应时间 | 负载调整需时 | ≤2ms（负载从10-100%调整） | |||
输出电压上升时间 | 50ms（10~90%满量程） | ||||
保护功能 | OTP ,OVP ,OCP ,OPP ,PF | ||||
通讯接口 | RS232/RS485等通讯接口 | ||||
工作环境 | 工作温度：0~50℃，湿度：<80%, 无凝露，储存温度：-20~70℃，海拔：<2000m | ||||
隔离耐压 | 1000VDC（输出对大地） | ||||
体积W×D×H(mm) | 440mm×115mm×88mm 82mm×455mm×88mm 标准机箱 2U | ||||
重量 | 5kg | 5kg | 5kg 13.5kg 10.8kg | ||
型号 | BSC621000-2.5 | |||
AC输入 | 相数 | 1ph+N+PE | ||
电压 | 220VAC±10% | |||
频率 | 47~63Hz | |||
功率因数 | ≥0.99 | |||
DC输出 | 电压 | 0~1000V 0~35V 0~40V | ||
电流 | 0~2.5A | |||
功率 | 0~800W | |||
效率 | ≤93% ≤92% ≤92% % | |||
编程精度 | 电压 | ≤±(0.05%+0.04%FS) | ||
电流 | ≤±(0.15%+0.1%FS) | |||
功率 | ≤±0.8%FS | |||
回读精度 | 电压 | ≤±(0.05%+0.04%FS) | ||
电流 | ≤±(0.15%+0.1%FS) | |||
功率 | ≤±0.8%FS | |||
纹波及噪声 | RMS (20Hz-300kHz) | 100mVrms | ||
P-P (20Hz-20MHz) | 650mVpp | |||
源效应 | 电压 | ≤0.02%FS (±10%ΔUAC输入) | ||
电流 | ≤0.05%FS (±10%ΔUAC输入) | |||
负载效应 | 电压 | ≤0.05%FS（0-100%的负载调整率） | ||
电流 | ≤0.15%FS（0-100%ΔUDC的负载调整率） | |||
动态响应时间 | 负载调整需时 | ≤2ms（负载从10-100%调整） | ||
输出电压上升时间 | 50ms（10~90%满量程） | |||
保护功能 | OTP ,OVP ,OCP ,OPP ,PF | |||
通讯接口 | RS232/RS485等通讯接口 | |||
工作环境 | 工作温度：0~50℃，湿度：<80%, 无凝露，储存温度：-20~70℃，海拔：<2000m | |||
隔离耐压 | 1000VDC（输出对大地） | |||
体积W×D×H(mm) | 440mm×115mm×88mm 82mm×455mm×88mm 标准机箱 2U | |||
重量 | 5kg | 5kg | 5kg 13.5kg 10.8kg | |
