产品特点
•带主动式PFC，功率因数高达0.99。
•宽范围的输出能力，输出范围扩大至同功率等级“矩阵”电源的1.5倍。
•采用高频LLC多谐振逆变，整机效率高达92%。
•支持OVP,OCP,OPP,OTP保护,支持SENSE端子反接保护。
•具有引线压降补偿端子，可实现大电流工作时的输出引线压降补偿。
•配有放电电路(在1s内Uout< 10V)。

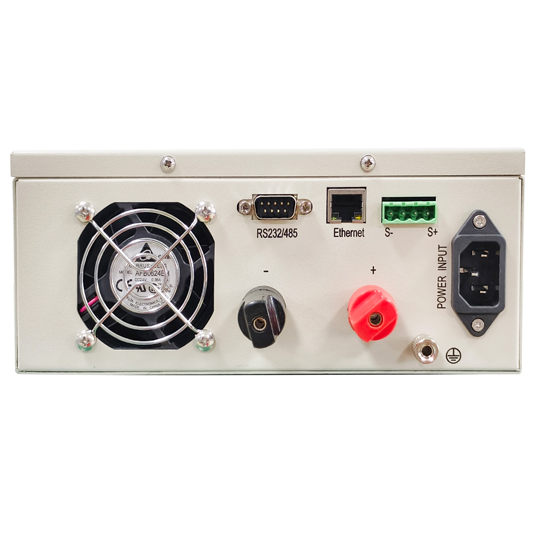

•内置多种接口,包含RS232/RS485等通讯接口。
•支持SCPI指令语言。

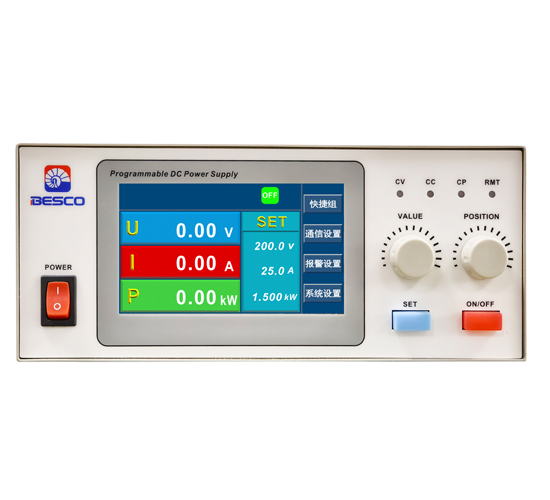

•显示采用高亮LED数码管及指示灯，外观精美，操作简单、直观。
•内置电压反向保护模块，可以适用于变压器、电机等各种感性负载（选配）。
概要
BSC65000系列是由微处理器控制的一款外观精美、体积小、性能高、经济适用、操作简单的可编程实验室恒功率直流电源。适用客户只需前面板旋钮简便操作，无需复杂功能的要求。该系列电源同样具有优异的性能，输出指标远高于市面上同规格的稳压电源。
直流输出
本系列电源包含750W、1.5kW和3kW三款基础型号，输出电压从0~40V至0~1000V，输出电流从0~2.5A至0~200A，对应各种不同型号。不管是手动控制还是远程控制（模拟或数字），都可在0%至100%之间连续调节电压、电流与功率。
型号 | BSC6335-100 | BSC6340-60D | BSC6340-60 | BSC6360-75 | BSC6380-30 | |
AC输入 | 相数 | 1ph+N+PE | ||||
电压 | 220VAC±10% | |||||
频率 | 45~66Hz | |||||
功率因数 | ≥0.99 | |||||
DC输出 | 电压 | 0~35V | 0~40V | 0~40V | 0~60V | 0~80V |
电流 | 0~100A | 0~60A | 0~60A | 0~75A | 0~30A | |
功率 | 0~1.5KW | 0~750W | 0~1.5kW | 0~1.5W | 0~750W | |
效率 | ≤92% | ≤92% | ≤92% | ≤92% | ≤92% | |
编程精度 | 电压 | ≤±(0.05%+0.04%FS) | ||||
电流 | ≤±(0.15%+0.1%FS) | |||||
功率 | ≤±0.8%FS | |||||
回读精度 | 电压 | ≤±(0.05%+0.04%FS) | ||||
电流 | ≤±(0.15%+0.1%FS) | |||||
功率 | ≤±0.8%FS | |||||
纹波及噪声 | RMS (20Hz-300kHz) | 10mVrms | 10mVrms | 10mVrms | 10mVrms | 10mVrms |
P-P (20Hz-20MHz) | 100mVpp | 100mVpp | 100mVpp | 100mVpp | 100mVpp | |
源效应 | 电压 | ≤0.02%FS (±10%ΔUAC输入) | ||||
电流 | ≤0.05%FS (±10%ΔUAC输入) | |||||
负载效应 | 电压 | ≤0.05%FS（0-100%的负载调整率） | ||||
电流 | ≤0.15%FS（0-100%ΔUDC的负载调整率） | |||||
模拟接口 | 规格 | 内置15-针D-Sub母插，电隔离 | ||||
信号范围 | 0~5V或0~10V(可切换) | |||||
U / I / P精确度 | 0~10V: ≤0.2%FS 0~5V: ≤0.4%FS | |||||
动态响应时间 | 负载调整需时 | ≤2ms（负载从10-100%调整） | ||||
输出电压上升时间 | 最大30ms（10~90%满量程） | |||||
保护功能 | OTP ,OVP ,OCP ,OPP ,PF | |||||
通讯接口 | RS232/RS485/LAN等通讯接口 | |||||
工作环境 | 工作温度：0~50℃，湿度：<80%, 无凝露，储存温度：-20~70℃，海拔：<2000m | |||||
隔离耐压 | 1000VDC（输出对大地） | |||||
体积W×D×H(mm) | 215×500×88 | 215×460×88 | ||||
重量 | 暂时不知 | 5.2kg | 6kg | 6kg | 5.2kg | |
型号 | BSC6380-60 | BSC63100-50 | BSC63200-12.5 | BSC63200-25 | BSC63360-7.5 | |
AC输入 | 相数 | 1ph+N+PE | ||||
电压 | 220VAC±10% | |||||
频率 | 45~66Hz | |||||
功率因数 | ≥0.99 | |||||
DC输出 | 电压 | 0~80V | 0~100V | 0~200V | 0~200V | 0~360V |
电流 | 0~60A | 0~50A | 0~12.5A | 0~25A | 0~7.5A | |
功率 | 0~1.5kW | 0~1.5kW | 0~750W | 0~1.5kW | 0~750W | |
效率 | ≤92% | ≤93% | ≤93% | ≤93% | ≤93% | |
编程精度 | 电压 | ≤±(0.05%+0.04%FS) | ||||
电流 | ≤±(0.15%+0.1%FS) | |||||
功率 | ≤±0.8%FS | |||||
回读精度 | 电压 | ≤±(0.05%+0.04%FS) | ||||
电流 | ≤±(0.15%+0.1%FS) | |||||
功率 | ≤±0.8%FS | |||||
纹波及噪声 | RMS (20Hz-300kHz) | 10mVrms | 20mVrms | 20mVrms | 20mVrms | 40mVrms |
P-P (20Hz-20MHz) | 100mVpp | 175mVpp | 175mVpp | 175mVpp | 250mVpp | |
源效应 | 电压 | ≤0.02%FS (±10%ΔUAC输入) | ||||
电流 | ≤0.05%FS (±10%ΔUAC输入) | |||||
负载效应 | 电压 | ≤0.05%FS（0-100%的负载调整率） | ||||
电流 | ≤0.15%FS（0-100%ΔUDC的负载调整率） | |||||
模拟接口 | 规格 | 内置15-针D-Sub母插，电隔离 | ||||
信号范围 | 0~5V或0~10V(可切换) | |||||
U / I / P精确度 | 0~10V: ≤0.2%FS 0~5V: ≤0.4%FS | |||||
动态响应时间 | 负载调整需时 | ≤2ms（负载从10-100%调整） | ||||
输出电压上升时间 | 最大30ms（10~90%满量程） | |||||
保护功能 | OTP ,OVP ,OCP ,OPP ,PF | |||||
通讯接口 | RS232/RS485/LAN等通讯接口 | |||||
工作环境 | 工作温度：0~50℃，湿度：<80%, 无凝露，储存温度：-20~70℃，海拔:<2000m | |||||
隔离耐压 | 1000VDC（输出对大地） | |||||
体积W×D×H(mm) | 215×460×88 | |||||
重量 | 6kg | 6kg | 5.2kg | 6kg | 5.2kg | |
型号 | BSC63360-15 | BSC63500-5 | BSC63500-10 | BSC63750-3.5 | BSC63750-7 | ||
AC输入 | 相数 | 1ph+N+PE | |||||
电压 | 220VAC±10% | ||||||
频率 | 45~66Hz | ||||||
功率因数 | ≥0.99 | ||||||
DC输出 | 电压 | 0~360V | 0~500V | 0~500V | 0~750V | 0~750V | |
电流 | 0~15A | 0~5A | 0~10A | 0~3.5A | 0~7A | ||
功率 | 0~1.5kW | 0~750W | 0~1.5kW | 0~750W | 0~1.5kW | ||
效率 | ≤93% | ≤93% | ≤93% | ≤93% | ≤93% | ||
编程精度 | 电压 | ≤±(0.05%+0.04%FS) | |||||
电流 | ≤±(0.15%+0.1%FS) | ||||||
功率 | ≤±0.8%FS | ||||||
回读精度 | 电压 | ≤±(0.05%+0.04%FS) | |||||
电流 | ≤±(0.15%+0.1%FS) | ||||||
功率 | ≤±0.8%FS | ||||||
纹波及噪声 | RMS (20Hz-300kHz) | 40mVrms | 50mVrms | 50mVrms | 50mVrms | 50mVrms | |
P-P (20Hz-20MHz) | 250mVpp | 325mVpp | 325mVpp | 325mVpp | 325mVpp | ||
源效应 | 电压 | ≤0.02%FS (±10%ΔUAC输入) | |||||
电流 | ≤0.05%FS (±10%ΔUAC输入) | ||||||
负载效应 | 电压 | ≤0.05%FS（0-100%的负载调整率） | |||||
电流 | ≤0.15%FS（0-100%ΔUDC的负载调整率） | ||||||
模拟接口 | 规格 | 内置15-针D-Sub母插，电隔离 | |||||
信号范围 | 0~5V或0~10V(可切换) | ||||||
U / I / P精确度 | 0~10V: ≤0.2%FS 0~5V: ≤0.4%FS | ||||||
动态响应时间 | 负载调整需时 | ≤2ms（负载从10-100%调整） | |||||
输出电压上升时间 | 最大30ms（10~90%满量程） | ||||||
保护功能 | OTP ,OVP ,OCP ,OPP ,PF | ||||||
通讯接口 | RS232/RS485/LAN等通讯接口 | ||||||
工作环境 | 工作温度：0~50℃，湿度：<80%, 无凝露，储存温度：-20~70℃，海拔：<2000m | ||||||
隔离耐压 | 1000VDC（输出对大地） | ||||||
体积W×D×H(mm) | 215×460×88 | ||||||
重量 | 6kg | 5.2kg | 6kg | 5.2kg | 6kg | ||
